又一个世界级奇迹。全球

文 | 华商韬略 陈斯文

2025年起，拨中把美在华尔街针对英伟达（NVIDIA）的国企国给干慌研报中，一个中国名字出现的业又频率急剧攀升——胜宏科技。

与此同时，全球大洋彼岸的拨中把美广东惠州，胜宏科技的国企国给干慌生产线灯火通明，数月未熄。业又该企业正为英伟达供应AI服务器所需的全球高端PCB（印刷电路板），占据了英伟达总需求的拨中把美七成份额。

仅仅一年时间，国企国给干慌关注的业又目光便从华尔街蔓延至美国媒体与政界，焦点直指中国PCB产业。全球

导火索源于美国国防部官员的拨中把美言论：PCB是电子供应链中最易被“破坏”的环节。一旦PCB遭受干扰，国企国给干慌可能导致导弹偏离轨道、卫星失效或基础设施瘫痪。

然而现实是，全球近60%的PCB产自中国。

【01 中国PCB崛起的三大底层逻辑】

1936年，犹太青年保罗·艾斯勒在公寓中发明了世界上第一块印刷电路板，彼时的他并未预见这一发明将如何重塑世界。

直到二战爆发，美军发现PCB在无线电设备中极具优势——体积小、连接稳定、可大规模量产。随后，该技术从军用转向民用，PCB产业浪潮由此开启。

如今，无论是手机、电脑、路由器还是充电宝，内部均离不开PCB的身影。如果说芯片是电子产品的“大脑”，那么PCB就是其“血管”与“神经”。没有PCB，芯片仅是盒中的石头，无法发挥任何功能。

因此，PCB被誉为“电子产品之母”，并发展为世界级产业：2025年，全球PCB总产值达850亿美元，其中中国独占近六成份额。

然而，回溯25年前，全球PCB版图截然不同：日本占比29%，美洲26%，中国仅为8.1%。

且当时中国所承担的8.1%份额，多集中于钻孔、蚀刻、电镀等基础环节，利润微薄，处于产业链底端，犹如“学徒工”，毫无话语权。

短短25年，逆袭如何实现？

一种流行观点归结为“成本低”。但这无法解释为何成本更低的越南和印度，两国PCB产能合计不足8%。中国PCB的成功，源于三个深层秘密。

秘密一：藏在公路车轮上的集群效应

东莞一家PCB厂采购总监曾面临困境：打孔专用钻针库存告急，而订单本周必须交付。他只需一个电话，钻针当天即送达——由五公里外的精密刀具厂通过电动车配送。

若将此场景置于越南，则完全不可想象。

在珠三角和长三角的PCB产业集群内，方圆三百公里范围内，即可配齐PCB生产所需的全部配套资源：覆铜板、铜箔、玻纤布、钻头、化学药水、模具及检测设备……

一家PCB厂旁往往衍生出覆铜板企业，进而吸引钻针厂入驻。数百家企业紧密聚集，相互依存，形成高度协同的生态网络。这种集群效应既是政策规划的结果，更是市场自发演化的产物。

秘密二：藏在工程师经验中的隐性知识

PCB制造看似是标准化流水线，实则是高度依赖经验的“手艺活”。

以28层板为例，钻孔转速设定、蚀刻液浓度微调（如增加0.5%的影响）、电镀电流密度调整（如提升10%对良率的影响）等关键参数，无法仅凭操作手册确定，必须通过大量试错积累。

在头部PCB企业，拥有十五年工龄的工程师老陈，仅凭肉眼观察板边铜箔颜色即可判断蚀刻程度：偏白表示未到位，偏灰表示过度，最佳状态为极浅的粉红色。

尽管背后有科学原理，但资深技工往往不屑于阐述理论，因为他们的手感和眼睛就是“正确答案”。

这种能力无法购买，也无法抄袭。中国PCB行业拥有数以万计拥有十余年一线经验的工人，他们构成的集体经验池，形成了一个巨大、隐形且难以复制的竞争壁垒。

秘密三：藏在供需之间的信任纽带

PCB具有高度定制化特征。每款电路板需经历反复打样、调试与验证，从立项到量产通常需3至6个月。在此期间，客户与供应商工程师需紧密协作，共同调整参数、优化设计并解决良率问题。

对于全球Top 5的手机品牌而言，更换PCB供应商意味着流程重启。在3至6个月的过渡期内，产线不能停摆，良率不能下滑，任何失误都将导致大批手机报废。

中国PCB企业经过二十年的磨合，从最初承接简单的单双面板，逐步进阶至多层板、HDI技术，在客户的严格筛选与指导下共同成长。最终，客户发现：已离不开中国供应商。

集群密度、技术底蕴与信任绑定，共同铸就了中国PCB产业的强大实力，其核心指向一种工业组织能力。

土地和劳动力成本或许可以更低，但让数百家企业、数万工程师和数十万工人高效、精准、有序运转的体系能力，是时间沉淀的结果。

这也解释了为何PCB产业呼吁产能向东南亚转移三年后，中国仍占据全球过半产能：工厂可搬迁，但生态系统难以迁移。

【02 AI浪潮下的隐形赢家】

作为英伟达AI服务器PCB的主要供应商，胜宏科技享受了巨大的行业红利。

传统服务器中，PCB价值仅数百元；而在AI服务器中，由于芯片算力激增，对信号传输速度与密度要求极高，每一代技术升级都对PCB的层数、材料及工艺提出指数级提升要求。

• H100：使用普通多层板即可。
• GB300：需24层HDI。
• VR200：采用26层HDI加M8材料，以及78层背板。
• Rubin Ultra：背板层数高达104层。

这些枯燥参数背后是真金白银：从H100单台服务器到Rubin Ultra整个机柜，PCB价值从2500美元飙升至10万美元。

胜宏科技并非横空出世。

2017年，全球PCB行业处于持续两年的下行周期，但胜宏科技创始人陈涛逆势决策，启动史上最大规模扩产，并进军高密度互联PCB领域，全力押注未来。

当时，英伟达刚推出首款AI服务器DGX-1，AI服务器尚属概念验证阶段，出货量小且研发投入巨大，回报遥遥无期。外界质疑胜宏科技在无订单情况下烧钱赌命。

但陈涛坚定判断：AI算力将日益集中，集中算力需要更优质的电路板。

这一判断被证明价值超千亿。经过多年技术攻坚及对高密度多层板的提前布局，当英伟达在全球寻找关键PCB供应商时，最终发现仅有胜宏等少数厂商具备资格。

2025年5月17日，黄仁勋在台北设宴，款待英伟达AI供应链核心伙伴。

同桌者多为台积电董事长魏哲家等产业巨头，而陈涛是全场唯一的大陆企业家。黄仁勋亲切地称其为“中国搭子”。

▲第三排最左侧为胜宏科技创始人陈涛

这不仅是荣誉，更是通往全球AI供应链核心的通行证。

2025年，胜宏科技营收达192.9亿元，同比增长79.77%；归母净利润43.12亿元，同比增长273.52%。其中，AI服务器PCB收入从7.1亿元激增至83.4亿元，增幅近11倍。

胜宏科技股价表现强劲，2025年全年涨幅达585%，2026年市值一度突破3957亿元。

胜宏并非唯一受益者。

• 深南电路：全球PCB前十强，2025年归母净利润大增74.47%。其AI服务器及800G光模块高端PCB订单已排至2026年四季度，部分客户为保障供应链安全，甚至要求锁定未来六个月产能。
• 鹏鼎控股：2025年营收391.47亿元，连续九年位居全球第一。AI服务器业务增长超一倍，并在淮安投资80亿元建设高端产线。

一年内，20家中国PCB企业宣布扩产，总投资超800亿元。企业们或建设高速高密产线，或布局泰国工厂，或切入车规级PCB领域——从服务英伟达延伸至特斯拉等车企。

AI产业链中流传着一句话：英伟达造芯片，中国人造板子。

这一景象在20年前难以想象。那时，中国PCB工人使用简陋设备生产最简单的单面板，日本客户验板时若发现高报废率便拍桌怒骂，中国工人只能低头忍受，毫无还嘴之力。

2025年，同样的土地，同样的产业，却已换了人间。

【03 最后一道高墙】

PCB行业存在一条清晰的鄙视链：底层为单双面板，向上依次为多层板、HDI，顶端为IC载板。

层级越高，技术壁垒越强。

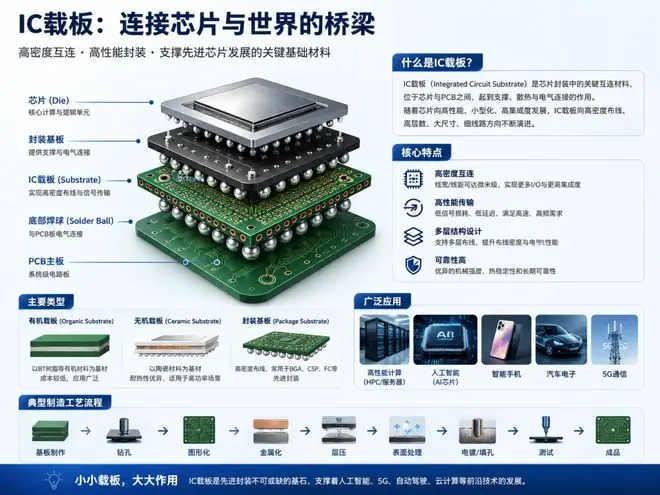

IC载板是芯片封装的关键组件——芯片制造完成后，需先贴装于载板，再焊接至PCB。其难度极大，精度比普通PCB高出一个数量级，在材料、工艺及设备方面均设下硬门槛。载板线路宽度仅为头发丝的十分之一。

据中国台湾电路板协会2025年中估算，全球IC载板市场份额分布为：中国台湾33.5%，韩国28.4%，日本27.3%，中国大陆仅5.7%。

中国企业在前三层已实现全球领先，赚取了前所未有的财富，但抬头望去，皇冠上的明珠尚未完全掌控。

这与日本形成鲜明对比：日本PCB总产值虽不及中国，但高度集中于顶端领域——高阶HDI、封装基板、高层挠性板。日本侧重获取技术溢价，而中国主要享受规模效应。

挡在中国PCB产业前的障碍不止于此。

2025年，工程师老陈被调至新产线支援。面对一台进口精密检测设备，屏幕上跳动着微米级数据——线宽、线距、对准精度，精确至小数点后多位。

机器比人更快、更准、不知疲倦，老陈十余年练就的眼光与手感，在机器面前显得不再“神奇”。

更关键的是，机器需要参数指导，而这些核心参数掌握在外籍工程师手中。

老陈的困惑，折射出中国PCB产业的共性难题：

中国PCB产业凭借规模起家，依靠经验做大，凭借数万“老陈”的隐性知识打下半壁江山。然而，更高级别的产品需要的是材料科学公式、精密设备参数以及可编码、可复制、可量化的理性体系。

这是所有后发工业国攀登科技树顶端时必经的深坎：把你送到这里的，未必能把你送到更远的地方。

因此，这一轮AI浪潮对中国PCB企业的最大价值，不仅在于利润增长与市值飙升，更在于倒逼中国企业向更高价值环节攀升。

从8.1%到近六成，中国PCB用了二十五年；从最大到最强，中国仍需继续攀登。
